Qu'est-ce qu'un indicateur de température d'huile de transformateur ?

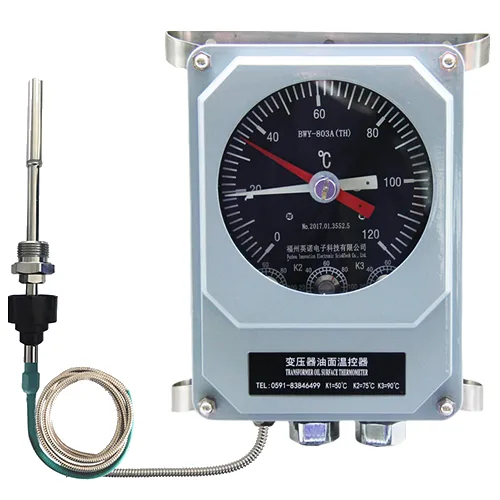

A indicateur de température de l'huile de transformateur Il s'agit d'un instrument mécanique de mesure et de régulation de la température utilisé sur les transformateurs à huile. Il mesure la température de l'huile en surface grâce à un bulbe de détection installé dans le réservoir d'huile du transformateur et affiche la température sur un cadran local.
Cet appareil est couramment utilisé comme jauge de température d'huile de transformateur, régulateur de température d'huile en tête ou indicateur de température d'huile dans les systèmes de commande de transformateurs. Il permet l'affichage local de la température, la sortie par contact de commutation et la transmission à distance de signaux pour le fonctionnement du transformateur, la régulation du refroidissement et l'alarme de surchauffe.
Positionnement du produit
Ce produit est adapté à la mesure de la température de l'huile de transformateur, au remplacement des jauges de température d'huile, à la surveillance de la température de l'huile en haut du transformateur, à la commande des ventilateurs de refroidissement, à la génération d'alarmes et aux applications de régulation de la température des transformateurs.
Fonctionnement de l'indicateur de température de l'huile de transformateur
Le bulbe de détection de température est inséré dans la cuve d'huile du transformateur. Lorsque la température de l'huile du transformateur varie, le fluide de détection de température situé à l'intérieur du système étanche se dilate ou se contracte. Cette variation est transmise par le tube capillaire à l'élément élastique situé à l'intérieur de l'instrument.
Le déplacement mécanique est amplifié par le mécanisme interne afin d'actionner l'aiguille, qui indique la température de l'huile du transformateur sur le cadran. Parallèlement, l'instrument peut actionner des interrupteurs thermiques réglables pour le déclenchement d'alarmes, le refroidissement ou la commande de protection.
Détection de la température maximale de l'huile
La sonde mesure la température de l'huile dans la partie supérieure du transformateur à partir de la poche d'huile et transmet la variation de température au corps de l'indicateur.
Affichage local de la mesure
Le cadran permet une lecture directe sur place, ce qui permet aux opérateurs de vérifier la température de l'huile du transformateur lors de l'inspection.
Commande par contact de commutateur
Les thermostats réglables peuvent être utilisés pour le démarrage du système de refroidissement, l'alarme de surchauffe ou l'émission d'un signal de protection.
Sortie de signal à distance
Le signal de résistance Pt100 peut être raccordé à un régulateur de température à affichage numérique ou converti à l'aide d'instruments secondaires pour permettre une surveillance à distance.
Caractéristiques techniques
| Élément du cahier des charges | Configuration standard |
|---|---|
| Nom du produit | Indicateur de température de l'huile de transformateur |
| Modèle type | Séries BWY-802 / BWY-803A |
| Demande | Indication et régulation de la température de l'huile en tête d'un transformateur à bain d'huile |
| Signal de sortie | Signal de résistance A-Pt100 |
| Conditions de travail | Température ambiante : de -40 °C à +55 °C, humidité relative ≤ 95% |
| Plage de mesure de la température | 0-100 °C ou 0-120 °C |
| Précision | Classe 1,5 ; erreur maximale admissible pour un point de détection compris entre 0 et 120 °C : ±1,8 °C |
| Erreur de commutation | ±2 °C |
| Puissance nominale du commutateur | 220 V CA / 3 A, 220 V CC / 1,5 A |
| Niveau de protection | IP55 |
| Dimensions du bulbe de température | Diamètre Φ14, profondeur d'insertion ≥ 150 mm |
| Filetage de fixation | M27 × 2 |
| Longueur capillaire | 5 m |
| Configuration du commutateur | Trois thermostats réglables |
| Option d'affichage à distance | Peut être raccordé à un régulateur de température à affichage numérique |
Fonctions principales
Indicateur de température de l'huile de transformateur
Cet appareil affiche directement et localement la température de l'huile du transformateur, ce qui permet aux opérateurs de vérifier rapidement l'état thermique du transformateur lors des inspections de routine.
Contrôle de la température maximale de l'huile
Ce produit est destiné au contrôle de la température maximale de l'huile dans les transformateurs à bain d'huile. Il permet de déclencher des équipements de refroidissement ou des signaux d'alarme en fonction de seuils de température prédéfinis.
Affichage à distance de la température
Le signal de résistance Pt100 peut être transmis à un afficheur numérique distant, ce qui permet de visualiser la température de l'huile depuis une salle de contrôle ou une armoire de commande de transformateur.
Commande de démarrage du système de refroidissement
Les thermostats réglables peuvent être utilisés pour déclencher le fonctionnement des ventilateurs de refroidissement, des pompes à huile ou d'autres équipements de refroidissement des transformateurs, en fonction de la conception du circuit de commande.
Alarme de surchauffe
Les contacts du commutateur peuvent déclencher une alarme lorsque la température de l'huile du transformateur atteint le seuil défini.
Intégration d'un régulateur de température pour transformateur
L'appareil peut fonctionner avec un régulateur de température à transformateur ou un écran secondaire pour permettre l'affichage, la commande et la surveillance à distance de manière synchrone.

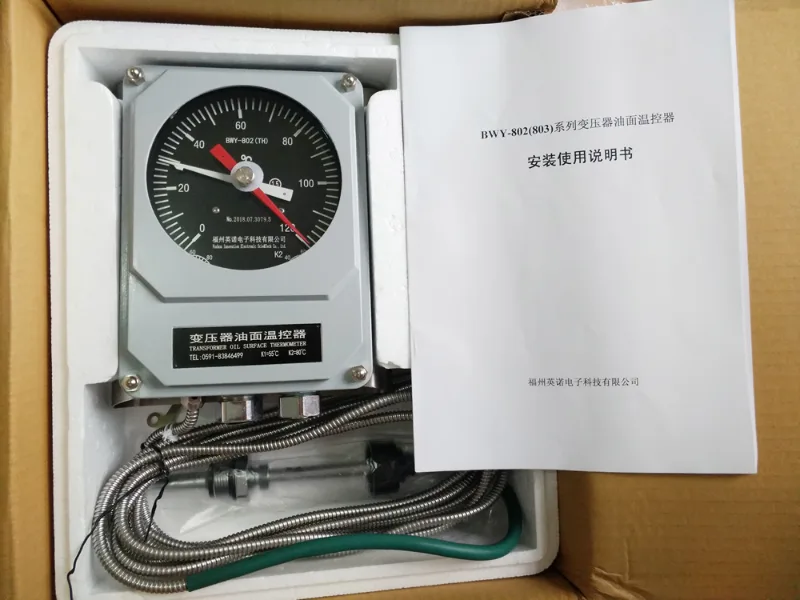

Structure du produit
| Partie | Fonction |
|---|---|
| Comparateur à cadran | Affiche la température de l'huile du transformateur au niveau local |
| Ampoule de détection de température | Installé dans le réservoir d'huile du transformateur pour mesurer la température maximale de l'huile |
| Tube capillaire | Transfère la variation de température du bulbe de détection vers le corps de l'indicateur |
| Élément élastique | Convertit l'expansion interne du fluide en déplacement mécanique |
| Interrupteurs thermiques | Fournir une sortie de commande d'alarme, de refroidissement ou de protection |
| Unité de sortie Pt100 | Fournit un signal de résistance destiné à un affichage à distance ou à une conversion secondaire |
Applications typiques

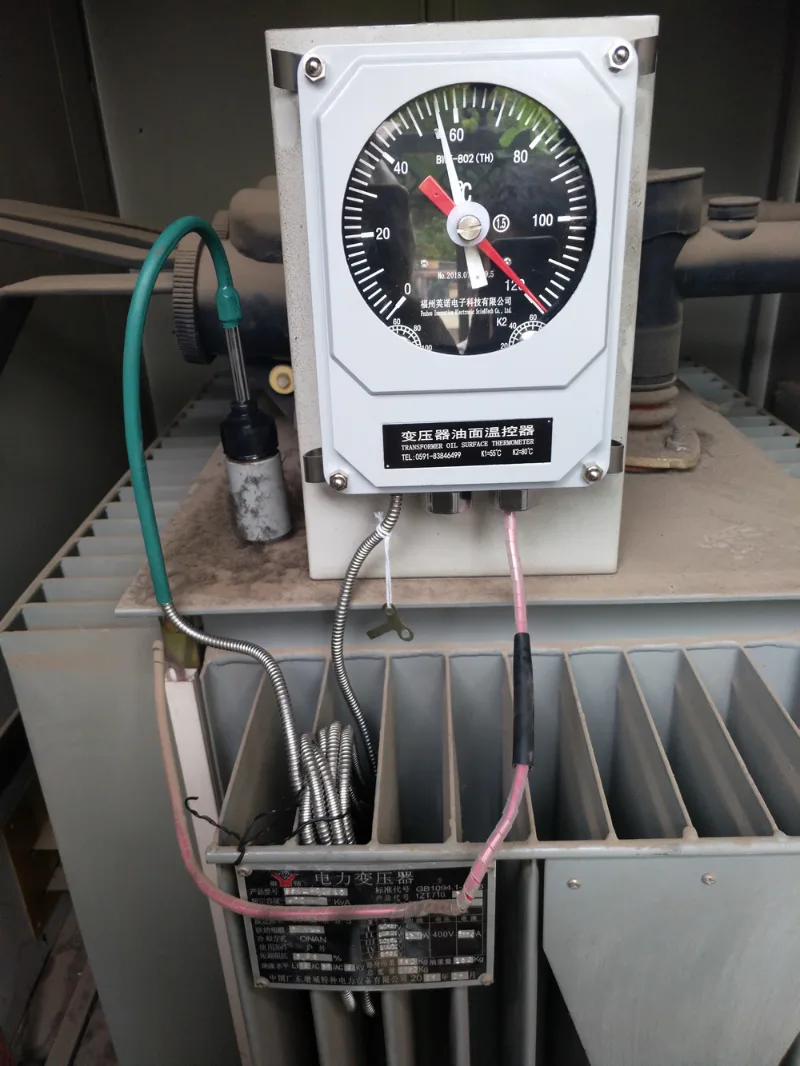

Transformateurs de puissance à bain d'huile
Cet indicateur sert à mesurer la température maximale de l'huile, à réguler le refroidissement et à déclencher une alarme sur les transformateurs de puissance à bain d'huile.
Transformateurs de distribution
Pour les transformateurs de distribution, l'appareil permet la lecture locale de la température de l'huile et prend en charge la transmission à distance du signal de température.
Armoires de commande du refroidissement des transformateurs
Les contacts du commutateur peuvent être raccordés à des armoires de commande de transformateur pour la commande des ventilateurs de refroidissement, la commande des pompes à huile ou la logique d'alarme de surchauffe.
Surveillance des transformateurs de sous-stations
Le signal Pt100 permet l'affichage à distance de la température dans les salles de contrôle des sous-stations ou sur les panneaux de surveillance des transformateurs.
Systèmes de régulation de la température des transformateurs
Ce produit peut être utilisé avec un régulateur de température à transformateur ou un appareil à affichage numérique pour l'affichage et le contrôle synchrones de la température.
Tableau de correspondance des applications
| Demande | Fonction requise | Utilisation recommandée |
|---|---|---|
| Inspection locale des transformateurs | Mesure de la température de l'huile sur site | Affichage du numéro local |
| Contrôle du refroidissement | Signal de démarrage du ventilateur ou de la pompe à huile | Sortie à contact de commutateur réglable |
| Alarme de surchauffe | Signal d'alarme en cas de température élevée de l'huile | Réglage du thermocontact |
| Affichage à distance | Affichage de la température dans la salle de contrôle | Contrôleur de conversion du signal Pt100 en affichage numérique |
| Intégration du système de surveillance | Sortie de signal ou de communication standard | Conversion d'un instrument secondaire en 4-20 mA, 0-5 V ou RS485 |
Comment choisir un indicateur de température d'huile de transformateur
Vérifier le type de transformateur
Vérifiez si le produit sera utilisé sur un transformateur de puissance à huile, un transformateur de distribution ou un transformateur spécial.
Vérifier la plage de température
Sélectionnez la plage de température de l'huile du transformateur requise en fonction des conditions de fonctionnement du transformateur et des exigences en matière de réglage des alarmes.
Vérifier le filetage de fixation
Vérifiez le filetage du réservoir d'huile du transformateur et la profondeur d'insertion du bulbe de détection avant de choisir l'appareil.
Vérifier la longueur du capillaire
Choisissez la longueur du capillaire en fonction de la distance entre la poche d'huile et l'emplacement de montage de l'instrument.
Confirmer les exigences en matière de résultats
Vérifiez si le projet nécessite uniquement un affichage local, des contacts de commutation, un signal à distance Pt100 ou une sortie de conversion secondaire.
Confirmer les points de contrôle
Définissez les points de démarrage et d'arrêt du refroidissement, ainsi que les points de température d'alarme et de protection, conformément à la logique de commande du transformateur.
Informations recommandées pour la sélection
| Informations obligatoires | Exemple |
|---|---|
| Type de transformateur | Transformateur de puissance ou transformateur de distribution à bain d'huile |
| Plage de températures | 0-100 °C ou 0-120 °C |
| Sortie à distance | Signal Pt100, contrôleur à affichage numérique, conversion 4-20 mA ou conversion RS485 |
| Fonction de contrôle | Commande de refroidissement, sortie d'alarme ou protection contre la surchauffe |
| Interface de montage | Filetage M27 × 2 ou taille de poche à huile spécifique au projet |
| Distance d'installation | Distance entre la poche d'huile et l'emplacement de montage de l'indicateur |
Foire aux questions
Qu'est-ce qu'un indicateur de température d'huile de transformateur ?
Il s'agit d'un instrument utilisé sur les transformateurs à bain d'huile pour mesurer et afficher la température de l'huile en haut du transformateur.
Que signifie « OTI » ?
OTI signifie « indicateur de température d'huile ». Il sert à indiquer la température de l'huile du transformateur, généralement la température de l'huile en surface.
Ce produit est-il utilisé pour mesurer la température des enroulements ?
Non. Ce produit est principalement utilisé pour l'indication et le contrôle de la température de l'huile de transformateur. Les indicateurs de température des enroulements doivent être choisis séparément lorsque la simulation de la température des enroulements est nécessaire.
Peut-il émettre un signal de télécommande ?
Oui. L'appareil peut émettre un signal de résistance Pt100 permettant de le raccorder à un afficheur à distance ou à un régulateur de température numérique.
Le signal Pt100 peut-il être converti en 4-20 mA ou en RS485 ?
Oui. À l'aide d'un écran secondaire adapté ou d'un convertisseur, le signal Pt100 peut être converti en une sortie de 4 à 20 mA, de 0 à 5 V ou en une sortie de communication RS485.
Peut-il contrôler les équipements de refroidissement des transformateurs ?
Oui. Les thermostats réglables peuvent être utilisés pour le démarrage du ventilateur de refroidissement, la commande de la pompe à huile ou l'alarme de surchauffe, selon la conception du circuit de commande.
Où se trouve le bulbe de détection de température ?
La sonde est installée dans le réservoir d'huile du transformateur afin de mesurer la température maximale de l'huile.
Quelles informations faut-il fournir avant la sélection ?
Avant de procéder au choix, il convient de vérifier le type de transformateur, la plage de température, le filetage de fixation, la profondeur d'insertion, la longueur du capillaire, les exigences en matière de sortie et la fonction de commande.
Indicateur de température de l'huile pour transformateurs à immersion d'huile
L'indicateur de température d'huile de transformateur fournit une indication de la température maximale de l'huile, une sortie par contact de commutation et une transmission à distance du signal Pt100 pour les transformateurs à huile. Il est adapté aux applications de mesure de la température d'huile de transformateur, aux armoires de contrôle du refroidissement, aux panneaux de surveillance des sous-stations et aux systèmes de régulation de la température des transformateurs.
