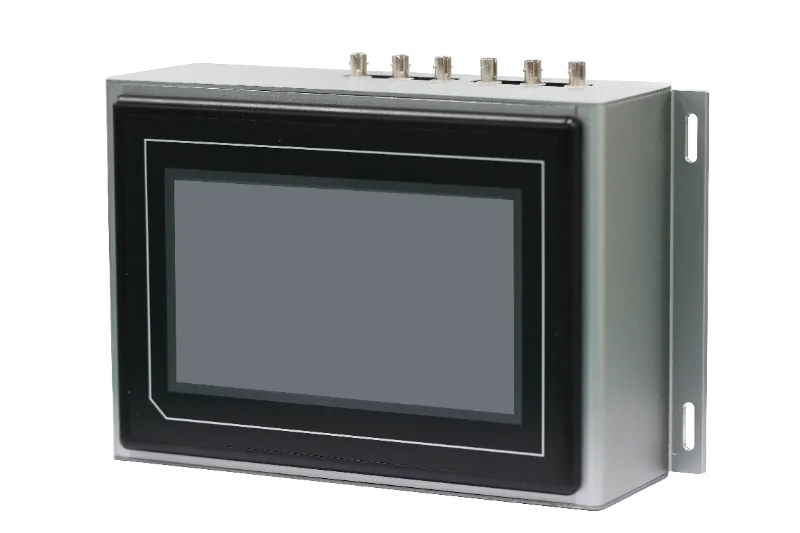

Der integrierte Host des INNOFZ-Glasfaser-Temperaturanzeigegeräts ist ein wandmontiertes Überwachungsgerät, das die optische Temperaturdemodulation mittels Fluoreszenz mit einem integrierten Display und Multiprotokoll-Kommunikation in einem einzigen Gehäuse vereint. Er wurde für Umgebungen mit Hochspannung und starken elektromagnetischen Störungen entwickelt und wird häufig zur Überwachung von Transformatorwicklungen, zur Erkennung von Hotspots in Schaltanlagen sowie für andere Temperaturmessanwendungen an Energieversorgungsanlagen eingesetzt, bei denen eine direkte elektrische Messung unsicher oder unzuverlässig ist.
Wichtigste Merkmale

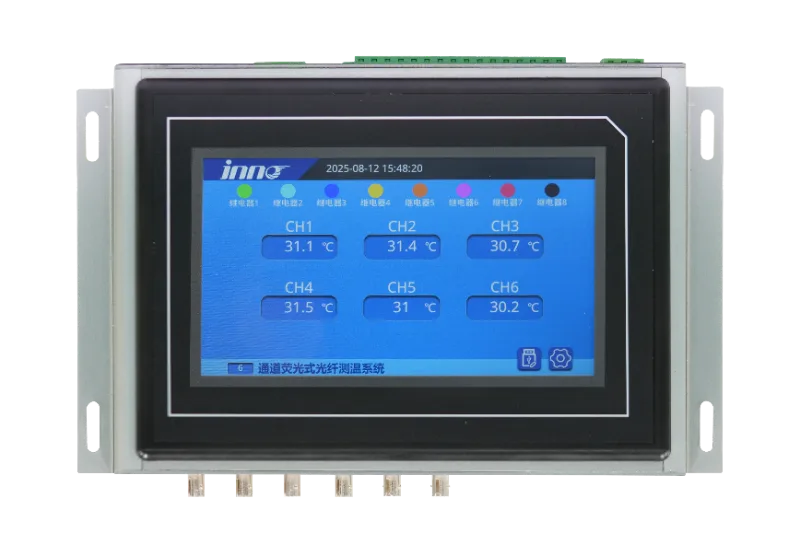

- Integriertes lokales Display in Kombination mit dem Demodulations-Host – kein separates Anzeigemodul erforderlich
- Optische Sensorik mit Leuchtpunkt, elektrisch vom Messpunkt getrennt für einen sicheren Betrieb unter Hochspannung
- Verschiedene Kommunikationsoptionen: RS485/Modbus-RTU, analoger 4–20-mA-Ausgang und Ethernet-basiertes Modbus-TCP
- Kompatibel mit den IEC 61850-Protokollen für Umspannwerke über einen Protokollkonverter zur direkten Integration in Stromnetzwerke

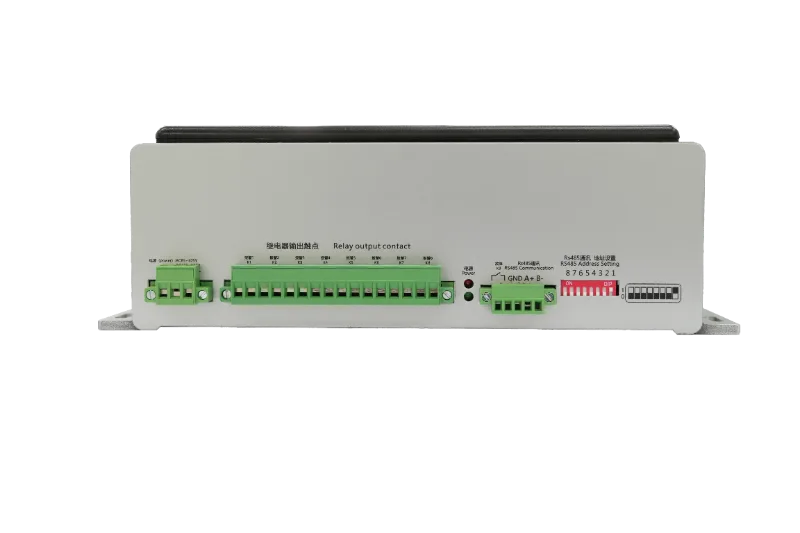

- Relais-Alarmausgänge mit potentialfreien Kontakten und unabhängig voneinander konfigurierbaren Auslöseschwellen, die beliebig einem beliebigen überwachten Kanal zugeordnet werden können

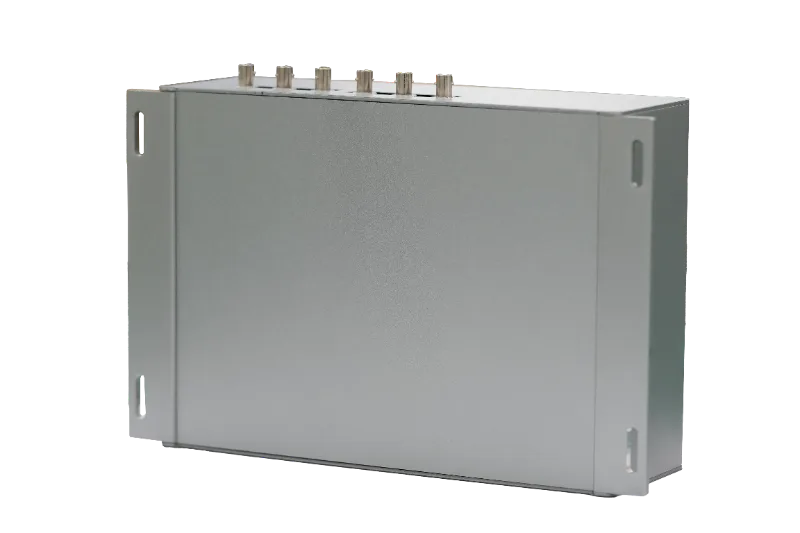

- Wandmontiertes Gehäuse mit modularem Innenaufbau für eine einfache Installation und Wartung
So funktioniert das Fluoreszenz-Messsystem
Jede Glasfasersonde besteht aus einem ST-Stecker, einem Quarzglasfaserkabel und einer Temperaturmessspitze, die ein fluoreszierendes Seltenerdmaterial enthält. Die Sondenspitze wird direkt an der Oberfläche des zu überwachenden Objekts angebracht. Bei Temperaturänderungen erzeugt das fluoreszierende Material ein entsprechend variierendes optisches Signal, das durch die isolierte Faser zum Host zurückgeleitet und dort in einen präzisen digitalen Temperaturwert demoduliert wird – ganz ohne elektrische Verbindung am Messpunkt.
Anwendungen
- Temperaturüberwachung von Hotspots in Transformatorwicklungen (ölgekühlte und trockene Transformatoren)
- Temperaturüberwachung von Schaltkontakten und Sammelschienen
- Temperaturüberwachung von Hochspannungsanlagen in Umgebungen mit starker elektromagnetischer Störung (EMI)
- Industrielle Prozessanlagen, die eine isolierte, berührungslose Temperaturrückmeldung erfordern
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Installationsverfahren | Wandmontiert |
| Abmessungen | 256 × 158 × 75 mm (anpassbar) |
| Abstand der Befestigungslöcher | 243 × 118 mm |
| Umgebungstemperatur | -20 °C bis +65 °C |
| Luftfeuchtigkeit | ≤95% (bei 25 °C) |
| Lagertemperatur | -40 °C bis +70 °C |
| Betriebsspannung | 100–240 VAC |
| Messbereich | -40 °C bis 260,0 °C (individuell einstellbar) |
| Messgenauigkeit | ±1 °C (einstellbar) |
| Beschluss | 0,1 °C |
| Anzahl der Kanäle | 1–24 Kanäle (anpassbar) |
| Fasertyp / Länge | Quarzfaser, Standardlänge 5 m (individuell anpassbar) |
| Durchmesser der Fasersonde | 2,5 mm / 3 mm (individuell anpassbar) |
| Spannungsfestigkeit der Sonde | 80 kV (20 cm Durchschlaglänge) |
| Kommunikationsschnittstelle | RS485/Modbus-RTU, 4–20 mA, Modbus TCP (Ethernet) |
| Alarmausgang | 8 Relaisausgänge mit potentialfreiem Kontakt, unabhängig voneinander konfigurierbar |
| Qualitätszertifizierung | ISO 9001:2015 |
| Prüfnormen | IEC 61000-4, GB/T 17626-2008 |
Anpassung & Service
INNOFZ fertigt jeden Display-integrierten Host auf Bestellung. Die Anzahl der Kanäle, der Messbereich, die Genauigkeit, der Sondendurchmesser, die Faserlänge, die Gehäuseabmessungen und das Kommunikationsprotokoll können jeweils an bestimmte Transformatorschränke, Schaltanlagen oder industrielle Steuerungssysteme angepasst werden. INNOFZ unterstützt OEM-/ODM-Kooperationen, einschließlich Private-Labeling und vorkonfigurierter Geräte für Schaltschrankbauer und Systemintegratoren.
- Individuell wählbare Kanalanzahl – von Einzelkanälen bis hin zu großen Mehrkanal-Arrays
- Individuelle Gehäuseabmessungen und Einbauanordnungen für Nachrüstungen oder Neubaugehäuse
- Anpassung von Protokollen, einschließlich der Konvertierung nach IEC 61850 für Automatisierungsnetzwerke in Umspannwerken
- OEM-/ODM- und Eigenmarkenfertigung für Hersteller von Schalttafeln und Schaltanlagen
- Technische Beratung vor dem Kauf und technischer Support nach dem Kauf
Wenden Sie sich an INNOFZ, um Ihre Installationsanforderungen zu besprechen und eine maßgeschneiderte Konfiguration anzufordern.
Häufig gestellte Fragen
Wodurch unterscheidet sich dieser Host von einem eigenständigen Demodulator?
Bei diesem Modell ist das Display direkt in den Demodulations-Host integriert, sodass das Personal vor Ort die Temperaturwerte direkt ablesen kann, ohne dass ein separates Anzeigemodul erforderlich ist, während gleichzeitig die vollständige Fernkommunikation für die Überwachung auf SCADA-Ebene unterstützt wird.
Lässt es sich in ein bestehendes Automatisierungsnetzwerk eines Umspannwerks integrieren?
Ja. Neben RS485/Modbus-RTU und einem analogen 4–20-mA-Ausgang unterstützt der Host Modbus TCP über Ethernet und kann über einen Protokollkonverter an IEC 61850-basierte Netzwerksysteme von Umspannwerken angebunden werden.
Wie funktioniert die Relais-Alarmfunktion?
Der Host verfügt über mehrere Relaisausgänge mit potentialfreien Kontakten. Die Auslöseschwelle jedes Relais kann unabhängig eingestellt werden, und jedes Relais kann einem oder mehreren überwachten Kanälen zugeordnet werden, was eine flexible Alarmlogik ohne externe Programmierung ermöglicht.
Was ist, wenn mein Projekt eine andere Gehäusegröße oder Befestigungsart erfordert?
Die Abmessungen des Gehäuses, der Abstand der Befestigungslöcher und die Montageart können individuell angepasst werden – im Abschnitt „Anpassung und Service“ weiter oben finden Sie eine Übersicht über alle verfügbaren Anpassungsmöglichkeiten.
